电源的作用

市电是 220V 50Hz 的交流电，CPU显卡硬盘等各种芯片使用都是 +12V、+5V、+3.3V 的直流电
电源的作用就是将 高压交流电 转换为 低压直流电

常见供电

设备	电压	供电	插口	接口

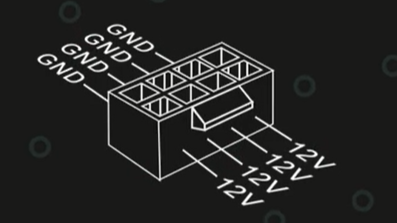

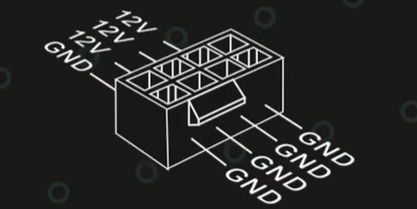

CPU	+12V	4+4pin
显卡	+12V	6+2pin

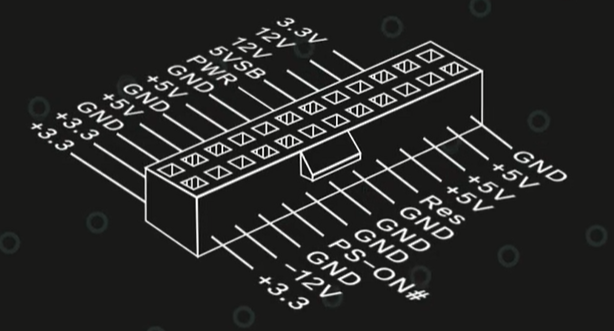

主板	+12V +5V +3.3V	24pin
风扇		4pin
M.2固态		主板取电
PCIe固态		主板取电
SATA硬盘	+12V +5V +3.3V

实际上并非所有的供电都是常见的类型
高端的硬件由于功率大，可能会有更大的供电

全模组与半模组与非模组

不同配置对电源接口的需求是不同的
因此电源厂商通常会给出很多冗余的接口，所以在装完电脑后，发现电源有很多线没接是正常现象
多余的线堆积在机箱里不好整理也不美观

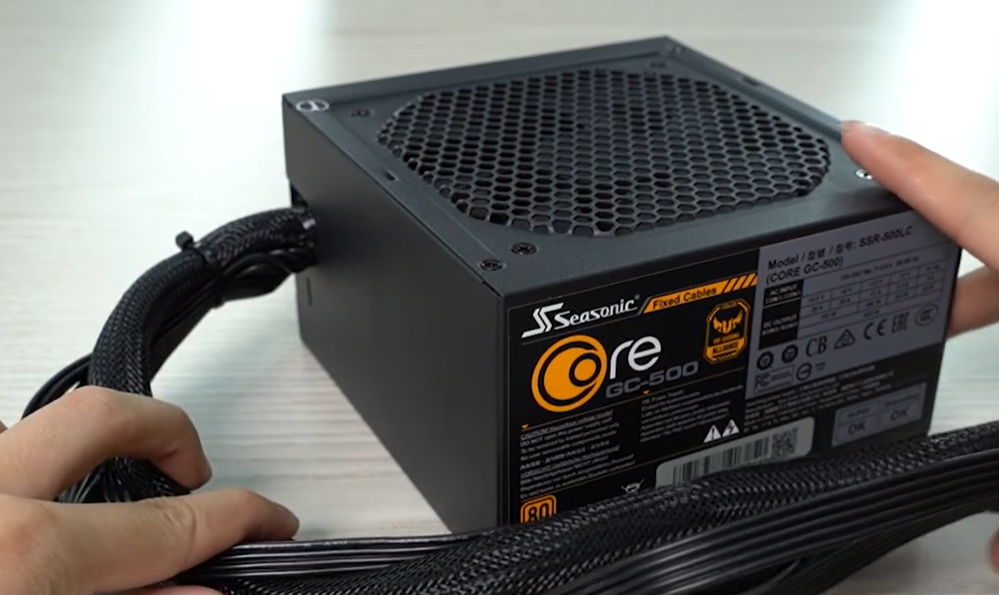

• 非模组电源
  所有接口线都从直流输出端拉出来，无法自行去除的电源

• 半模组电源
  由于CPU供电与主板供电无论是什么配置都必须要接，所以这两根线依然从电源的直流输出端拉出来。其余的线缆则以接口的形式存在，需要则可以接上，不需要可以不接

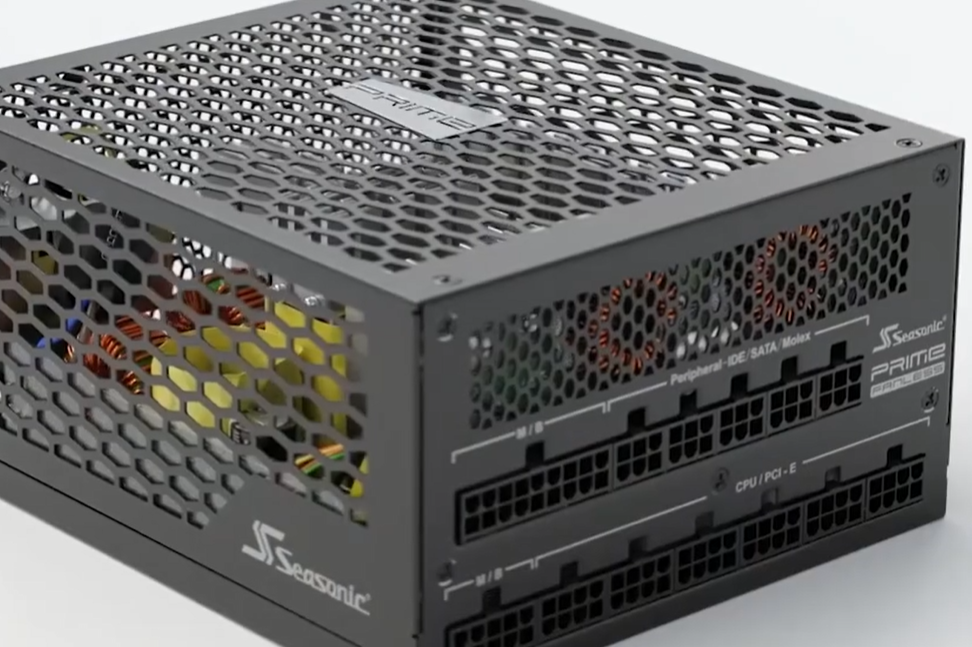

• 全模组电源
  所有的线缆皆以接口的形式存在，需要则可以接上，不需要可以不接


模组化电源通常比非模组化电源要贵
电源模组化与否与电源的品质本身没有任何关系
模组化只是更方便你接线理线而已

80PLUS认证

白牌、铜牌、银牌、金牌、白金、钛金

电源中包含大量电子元器件用于将市电转换为低压直流电。这些电子元器件本身是存在电阻的
这意味着，当电流流过元器件，会有一部分电能被拦截下来，变为热量散失掉
这也是为什么电源通常有风扇和散热片的原因

转化率

转化率 = 直流电输出 / 交流点输入

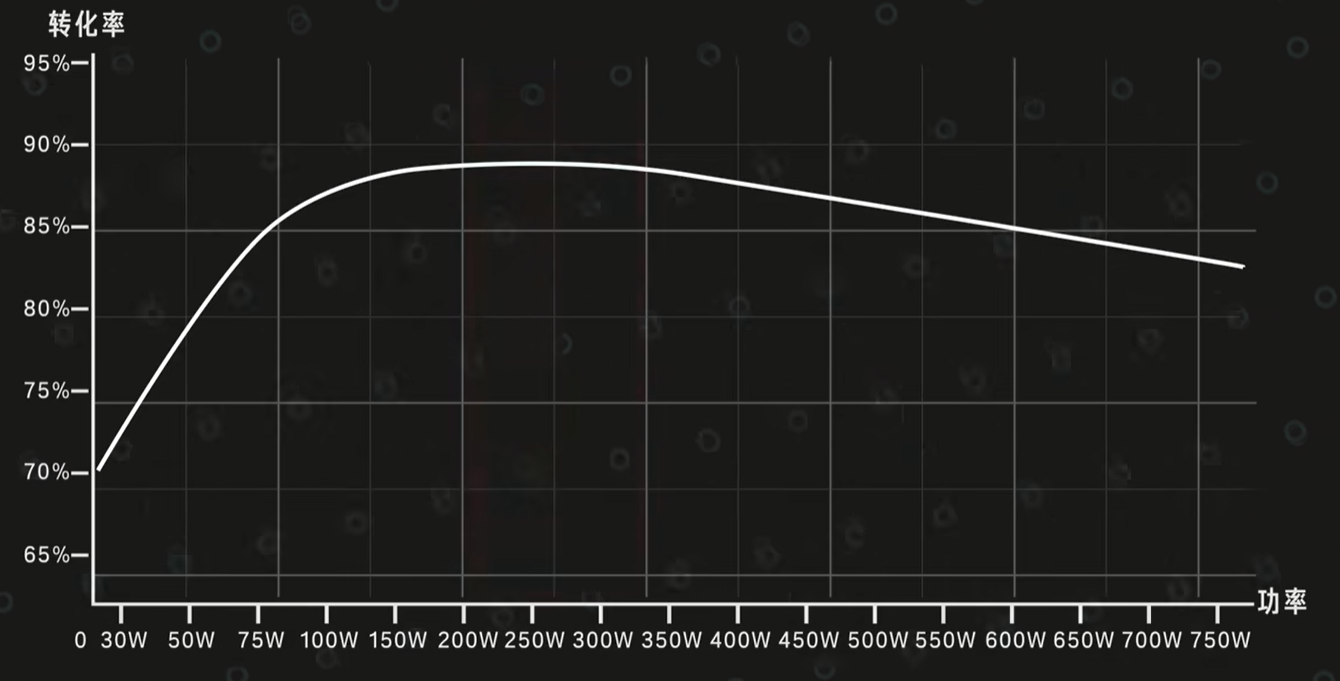

转化率并非是一个固定的数值，在不同负载下转化率是不同的，一般呈现成一个抛物线的形状。电源一般在40%~50%负载下转换率最高

电源所标注的瓦数，指的是直流电输出端的最大功率，与转化率无关

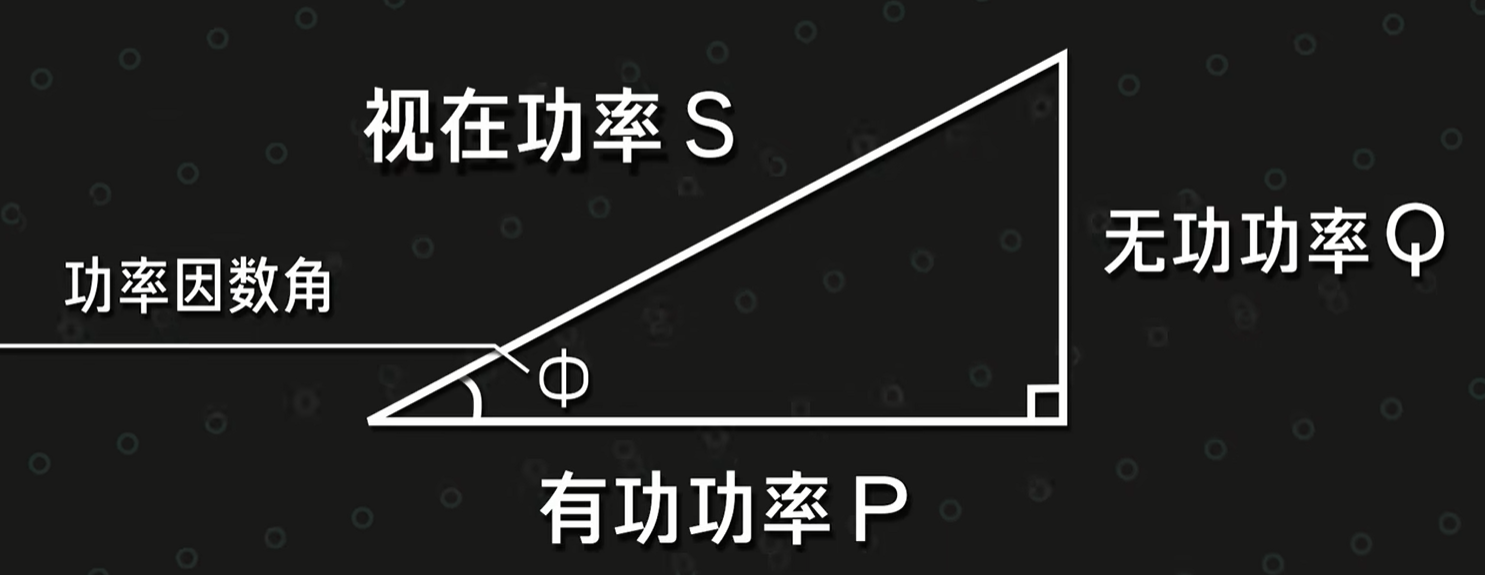

功率因素

• 有功功率
  有功功率指产生了实际效用的功率，包含了电脑使用的功率和热量散失的功率
• 无功功率
  电能在进入电源后会有部分返回发电厂，这部分的功耗不参与使用，这一部分不参与使用的功率被称为无功功率
• 视在功率

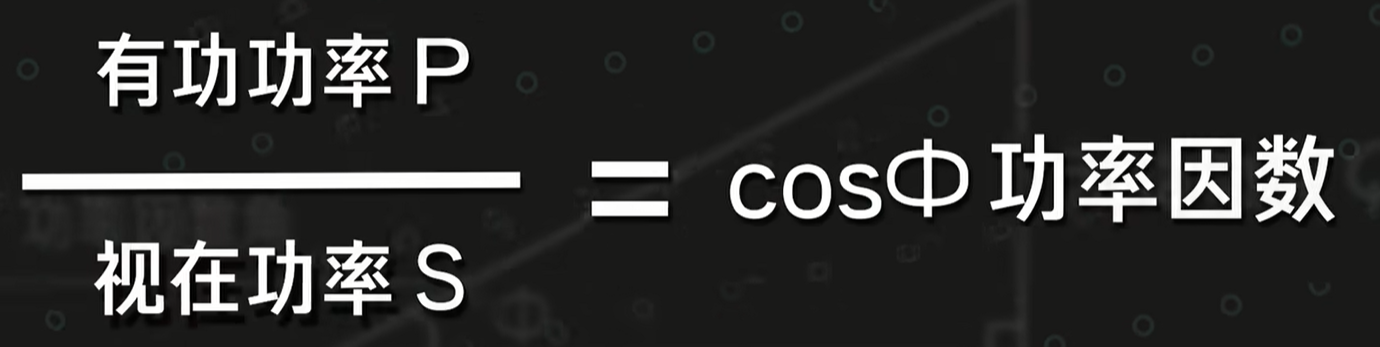

• 功率因素

  功率因素越大，有功功率占比越大。功率因素越少，有功功率占比越小。
  功率因素反映了视在功率功率的利用率

80PLUS认证

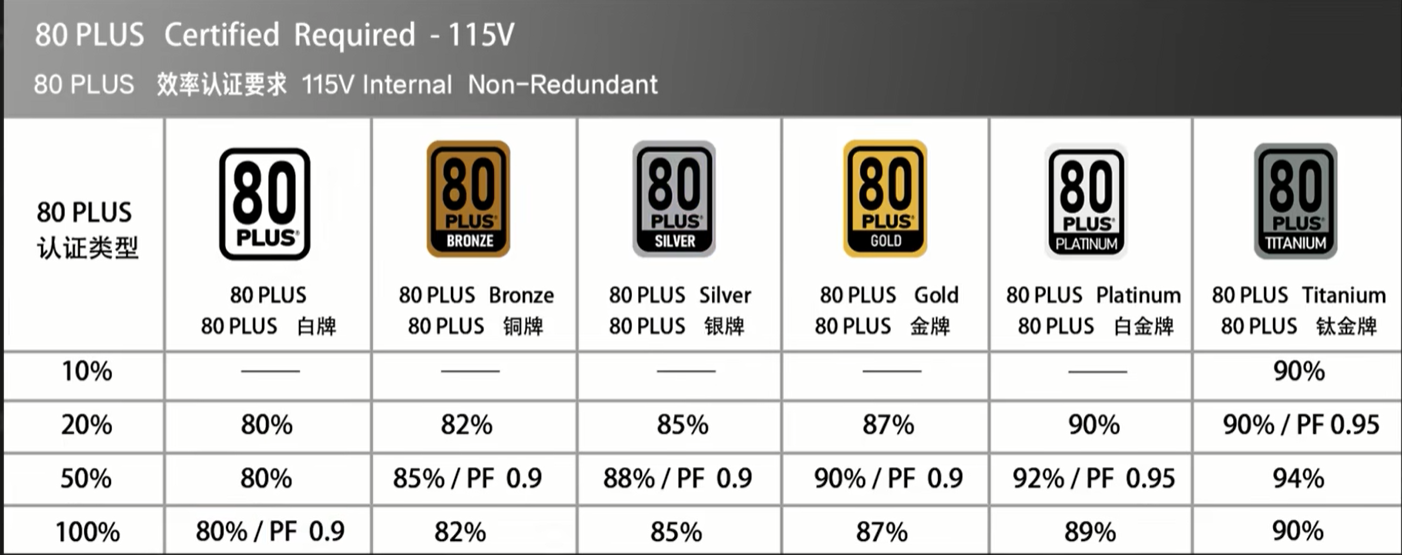

各个不同国家的市电电压不同，为了适配，80PLUS认证有两种标准 230V规格 与 115V规格。国内采用115V规格

第一列是负载。剩余列 未标明 PF 则为转化率，标明 PF 则指功率因素

如银牌电源认证要求极为：

• 20%负载下，电源转化率达到85%
• 50%负载下，电源转化率达到88%，功率因素达到0.9
• 100%负载下，电源转化率达到85%

总结：转化率仅能代表电源对电能的利用率，越高的认证，利用率越高，越省电

80PLUS认证与电源的品质没有绝对的关系
购买电源应该更注重其用料，更高的认证是好用料带来的附属而已

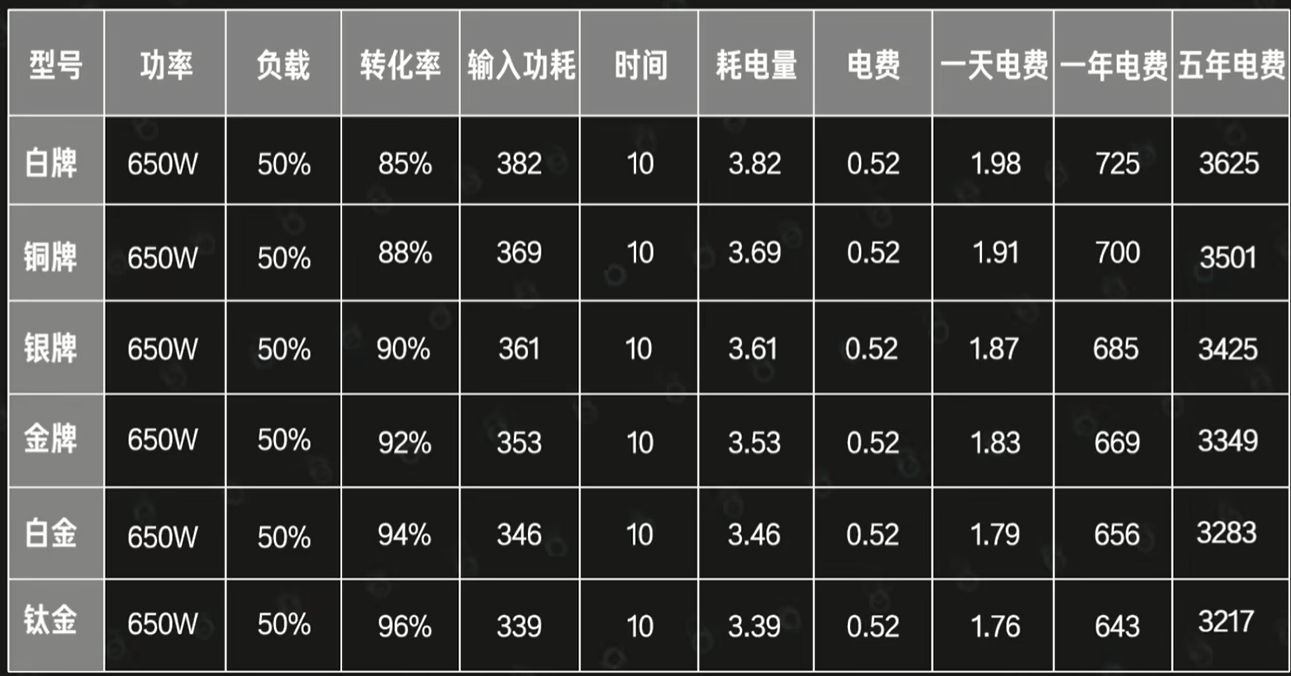

电费与不同认证相差的钱相比根本就是毛毛雨

保修

保修能够一定程度反映商家对电源的放心程度
一般而言最少最少都要3年以上
